含硫易切削模具钢H11S
一 、、、H11S的产品概述与市场定位
1 、、、市场定位：经济型易加工改良 H11 热作模具钢
替代传统H11， ，，主打模具配件量产降本， ，，面向拉链头等小件锌合金压铸模 、、、注塑模具斜顶 / 滑块客户
2 、、、 切削性能优化：扬长避短， ，，提升材料的适用性
常规 H11原厂 S≤0.02%， ，，填加 S 至 0.07~0.12% 为易切削改良 H11， ，，MnS 硫化物改善切削， ，，但韧性 、、、耐热疲劳下降；恰好拉链模 、、、锌小件压铸 、、、注塑斜顶滑块工况刚好规避高硫短板， ，，放大易切优势
3 核心价值：兼顾基材性能， ，，改性增效
保留传统H11基体耐热 、、、可氮化 、、、热处理变形小 、、、耐磨优势；依托添加0.07~0.12% S 形成 MnS， ，，易切削 、、、精加工效率高 、、、刀具损耗低 、、、加工成本低
二 、、、H11S的化学成分和技术特性
钢号 | C | Si | Mn | P | S | Mo | Cr | V |
H11 | 0.36- 0.39 | 1.00- 1.10 | 0.30- 0.45 | ≤ 0.025 | ≤ 0.010 | 1.15- 1.20 | 5.00- 5.20 | 0.35- 0.40 |
H11S | 0.36- 0.39 | 1.00- 1.10 | 0.30- 0.45 | ≤ 0.025 | 添加S 0.07-0.12 | 1.15- 1.20 | 5.00- 5.20 | 0.35- 0.40 |
常规 1.2343 原厂 S≤0.01%， ，，加 S 至 0.07~0.12% 为易切削改良 H11， ，，MnS 硫化物改善切削， ，，但韧性 、、、耐热疲劳下降；恰好拉链模（锌合金压铸） 、、、注塑斜顶滑块工况刚好规避高硫短板， ，，放大易切优势 。。。

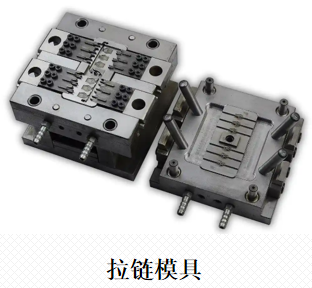

三 、、、含硫易切削模具钢H11S主要应用一：拉链模具 、、、小件锌合金压铸模具
适配原因：
1 、、、拉链模具型腔细碎复杂， ，，易切削优势最大化
拉链模布满细密齿槽 、、、细小镶件， ，，铣齿 、、、雕刻 、、、小孔加工量大；MnS 改善切削， ，，断屑好 、、、不粘刀 、、、刀具损耗低， ，，大批量开模加工成本大幅优于传统低硫 H11
2 、、、拉链模成型温度低， ，，无恶劣热冲击
塑胶 / TPU 拉链成型模温≤220℃， ，，冷热冲击小， ，，规避高硫热裂弊端， ，，基材耐磨可氮化满足量产
3 、、、锌液 390~430℃温度低 、、、锌压产品多为拉链头 、、、小卡扣， ，，模仁尺寸偏小， ，，不需要高韧性母材；基材耐磨抗粘模， ，，高硫优化机加工 、、、实现压铸量产降本

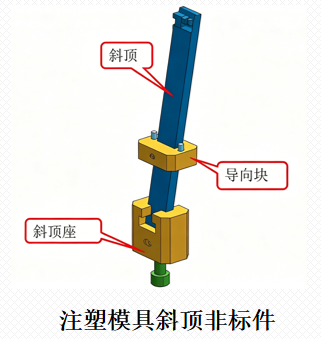

四 、、、含硫易切削模具钢H11S主要应用二：注塑模具斜顶 、、、滑块
适配原因：
1 、、、加工优势
斜顶 、、、滑块属于非标小件， ，，外形异形 、、、配合槽 、、、避空位 、、、斜孔多， ，，机加工 、、、线割 、、、打磨工序多；S=0.07~0.12% 易切削， ，，车铣钻加工顺畅， ，，交货更快 、、、加工费更低， ，，适合批量生产
2 、、、工况适配
注塑温度温和无高热冲击， ，，工件仅受往复摩擦 、、、无重载冲击， ，，规避高硫韧性短板；基材热处理变形小 、、、可氮化耐磨， ，，满足精密装配与耐磨使用要求 。。。

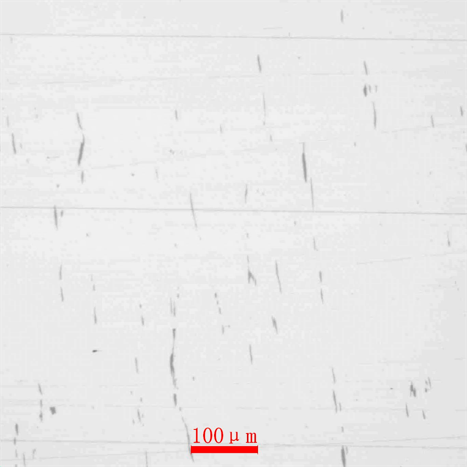

五 、、、含硫易切削模具钢H11S的纯净度水平
规格（mm）/批号 | 夹杂物类型 | A | B | C | D | DS （大颗粒球状氧化物类） | ||||
细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | 细系 | 粗系 | |||
105×610 2610202B | 级别 | 2.0 | 1.5 | 0.5 | 0.5 | 1.0 | 1.0 | 0.5 | 0.5 | 0 |
含硫钢冶炼改善硫化物夹杂形态：VD + 钙线喂丝钙处理， ，，可改善 、、、变性 MnS 硫化物夹杂， ，，能有效降低长条状硫化物夹杂形成

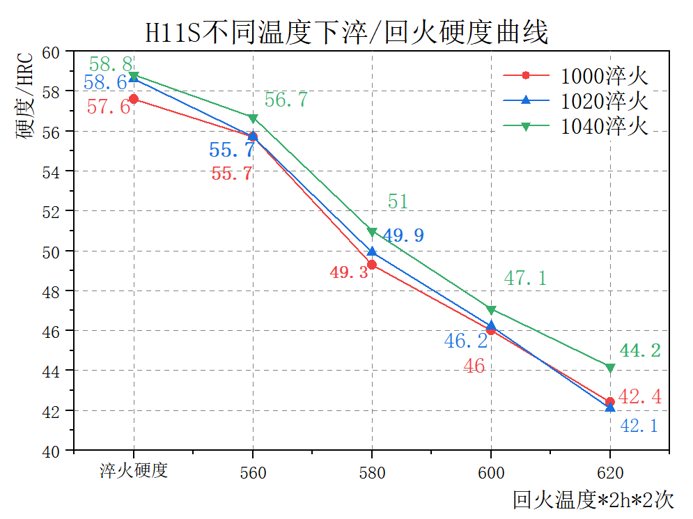

六 、、、H11S的淬回火硬度曲线
推荐客户热处理工艺采用1000-1020℃淬火， ，，590-610℃回火， ，，44-46HRC
